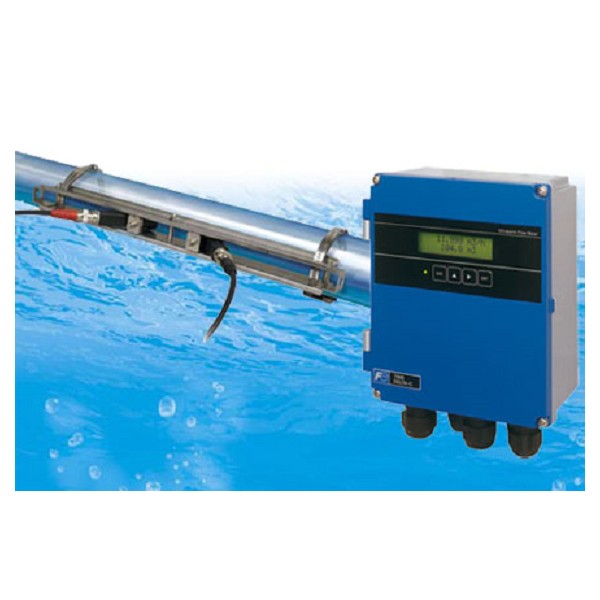

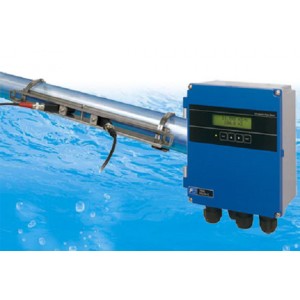

Debitmetru ultrasonic tip Time Delta-C, productie FUJI, Japonia

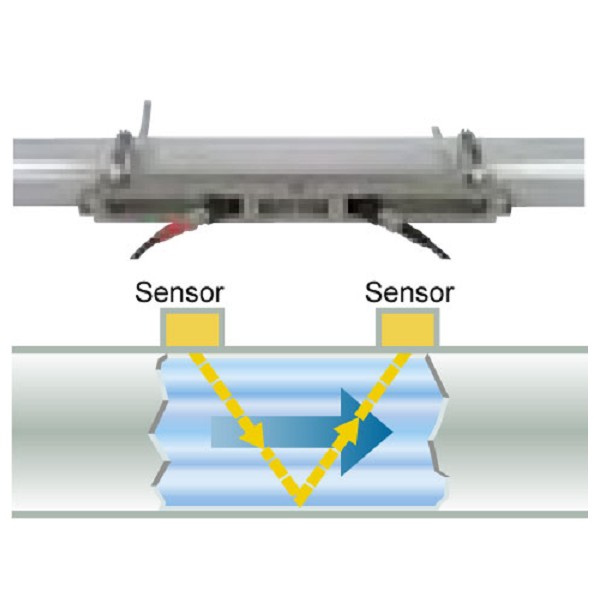

Debitmetrul ultrasonic tip Time Delta-C consta din 2 senzori fixati pe exteriorul conductei si un modul convertor digital, montat la distanta. Principiul de masura se bazeaza pe diferenta dintre timpul necasar ultrasunelelor sa ajunga de la un senzor la altul in sensul de curgere a fluidului si impotriva sensului de curgere.
In functie de senzorii utilizati, este posibil sa se masoare debitul prin conducte metalice sau din material plastic, cu diametrul in domeniul 13-6000mm.
Debitmetrul poate masura bidirectional viteze de curgere de la -32 la +32m/s. Precizia de masura este de ±1% FS si timpul de raspuns este de 0,2s.
Montarea senzorilor pe exteriorul conductei permite instalarea usoara a acestora, fara perforarea conductei, cu intretinere usoara, fara pierderi de presiune, fara risc de scurgeri si fara corodarea senzorilor (acestia nu sunt in contact cu fluidul)
Afisajul si tastatura inglobate in modulul convertor permit utilizatorului sa configureze debitmetrul si sa verifice toate setarile. In afara iesirii 4-20mA, debitmetrul este echipat cu functia de totalizator, schimbarea automata a domeniului de masura, 2 alarme, 2 iesiri configurabile de tip contact.
Caracteristici:
Echipament compact si de mici dimensiuni
Montare neinvaziva: detectorii se monteaza pe exteriorul conductei
Precizie inalta: mai buna de ±1% din debitul masurat), prin corectia dinamica a profilului de curgere. La toate vitezele de curgere se calculeaza Numarul Reynolds si se aplica un factor K de corectie pentru obtinerea preciziei maxime.In plus, adoptarea unui algoritm nou de masurare a vitezei sunetului permite masurarea in cazul fluidelor cu viteza sunetului necunoscuta, iar algoritmul de compensare cu temperatura si presiunea fluidului minimizeaza influenta acestora asupra masurarii debitului.
Rezistenta foarte buna la continutul de bule: algoritmul ABM (anti-bubble measuring) unic la FUJI imbunatateste considerabil comportarea debitmetrului in cazul lichidelor cu suspensii, continut de namol, ape reziduale sau cu bule (este acceptabil un continut de bule de pana la 12% in volum la o viteza de 1m/s)
Setare rapida si usoara: de la panoul frontal al modulului convertor sau prin interfata de comunicatie cu PC si software-ul PC Loader (face parte din completul de livrare)
Echipat complet cu functii extensive
| Ajustare de zero | ajustare printr-o singura atingere in timp ce curgerea este oprita |
| Filtrare | folosita pentru a reduce fluctuatiile valorii masurate; domeniu: 0-100 sec. (pasi de 1 sec.) |
| Valori reduse pentru anularea semnalului de iesire la debite mici (flow rate cut) | iesirea poate fi anulata la debite mici; domeniu de setare: 0-5m/s (in pasi de 0,01m/s) |
| Valori reduse pentru anularea semnalului de iesire la debite mici (flow rate cut) | iesirea poate fi anulata la debite mici; domeniu de setare: 0-5m/s (in pasi de 0,01m/s) |
| Iesire de alarma pe contact de releu | iesire pe contact de releu la defect hardware sau de proces |
| Blocarea semnalului de iesire |
atunci cand debitul nu se poate masura datorita faptului ca conducta este goala sau exista bule in fluid, isirea pe contact de relu este activata si iesirea analogica este blocata |
| Comutator de debit | iesirea tip contact de releu este activa atunci cand limita superioara a debitului instantaneu este atinsa |
| Comutator totalizator | iesirea tip contact de releu este activa atunci cand limita superioara a debitului totalizat (inainte) este depasita |
|
Afisare in diferite unitati de masura
|
|
|
Afisare a meniului in diferite limbi
|
|
Interfetele de semnal si de proces: sunt proiectate avand functionalitatea ca prioritate.

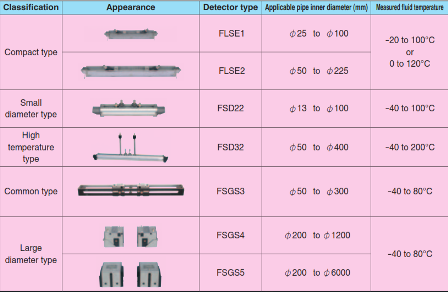

Gama larga de detectori: pentru o gama larga de diametre de conducta (13…6000mm) si de temperaturi ale fluidului (-40…+200°C).
Specificatii tehnice:
Lichide aplicabile:
- Lichide omogene, capabile de propagarea ultrasunetelor
- Cantitatea de bule: 0-12% (conducta cu apa, diametru 50A, viteza de curgere: 1m/s)
- Turbiditate: max. 10000 grade (mg/l)
- Cerinte de conducta dreapta: min. 10D in amonte si 5Din aval
- Cerinte pentru curgere: turbulenta sau laminara, in conducta rotunda, plina cu fluid
Cerinte pentru conducta si temperatura fluidului:
- Conducta din plastic (PVC, PP, PVDF, etc.) sau metal (inox, otel, Cu, Al, etc.), cu diametru intre 13…6000mm
- Temperatura fluidului: -40…+200°C
Alte specificatii tehnice:
- Viteze de curgere admise: 0…±32m/s
- Alimentare: 100-240Vca sau 20…30Vcc
- Cablul de semnal (intre detectori si convertor): max. 60m sau 300m (in functie de - detector); rezistenta la caldura: 80°C
- Mediul in care este instalat: neexploziv, neexpus la bataia directa a soarelui, gaze corozive sau radiatiei de caldura
- Temperatura ambianta: pentru convertor: -20…+55°C; pentru detector: -20…+60 sau -20…+80°C (in functie de detector)
Performante:
- Precizie: 1..2% din valoarea masurata (in functie de tipul de detector, diammetrul conductei si materialul acesteia)

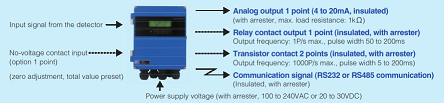

Specificatii functionale:
- Iesire analogica 4-20mA: 1
- Iesiri digitale: 3
- Intrari digitale: 1
- Afisaj LCD: 2 linii x 16 caractere, iluminare din spate
- Indicarea vitezei de curgere, a debitului sau a totalului: 8 cifre, unitati de masura selectabile, semnul “-“ pentru curgere in sens invers
- Setarea aparatului: cu ajutorul celor 4 taste de pe panoul frontal al convertorului
- Ajustare de zero: de la tastatura frontala sau intrarea digitala
- Anularea functiei de masura la debite mici (flow rate cutoff): 0-5m/s
- Alarma la defect hardware sau de proces (pe iesire digitala)
Specificatii fizice:
- Grad de protectie: pentru convertor: IP66 sau IP67, pentru detector: IP52/IP65/IP67 (in functie de tipul detectorului)
- Montare: pentru convertor: pe perete sau pe conducta 2B, pentru detector: pe conducta existenta
- Cuplaj acustic: cauciuc siliconic, vaselina siliconica sau vaselina fara silicon
- Carcasa: pentru convertor: aliaj Al, pentru detector: inox, aliaj Al + plastic, inox + plastic, inox + aliaj Al (in functie de detector)
Optiuni:
- Port serial RS232 sau RS485
- Varianta cu 2 canale de masura sau cu functia de calcul a energiei termice
Aplicatii: alimentari cu apa si sisteme de canalizare (investigarea scurgerilor la conductele de apa si a directiei de curgere in conductele de distributie a apei), centrale electrice (masurarea debitului in circuitul de alimentare cu apa a cazanului, etc.), fabrici diferite (masurarea debitului apei de racire, a lichidelor corozive, etc.), industria alimentara (masurarea debitului materiilor prime, a apei de spalare, etc.), sistemele de aer conditionat (masurarea debitului apei calde si a apei reci in regimul de incalzire respectiv de racire), izvoarele de apa termala (masurarea debitului apei extrase), masurarea debitului cu precizie mare (folosind optiunea cu 2 canale de masura), masurarea consumului de energie in sistemele de incalzire si de racire s.a.
Exemple de aplicatii:

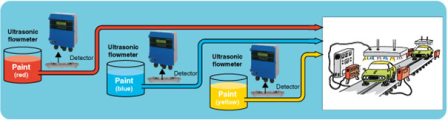

1. Sistem de masura pentru debitul de vopsea: debitul de vopsea este masurat de cate un detector montat pe conducta construita deja.

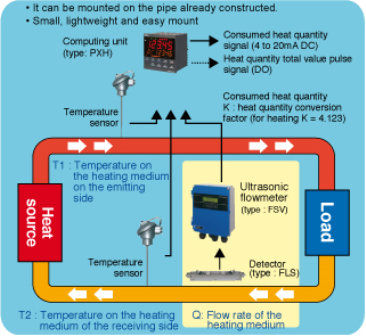

2. Sistem pentru masurarea transferului de caldura si a eficientei: caldura este transferata prin curgerea apei in sistemul HVAC.

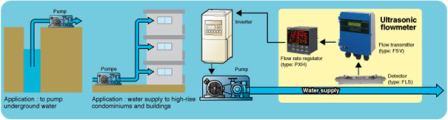

3. Sistem cu economie de energie pentru masurarea si controlul debitului unei pompe: un detector monta pe o conducta construita deja masoara debitul furnizat de o pompa si un regulator este folosit pentru controlul pompei printr-un invertor.
Fila de catalog: http://www.fujielectric.fr/sites/default/files/public-products-documentations-en/FSV-EDSX6-140c.pdf
